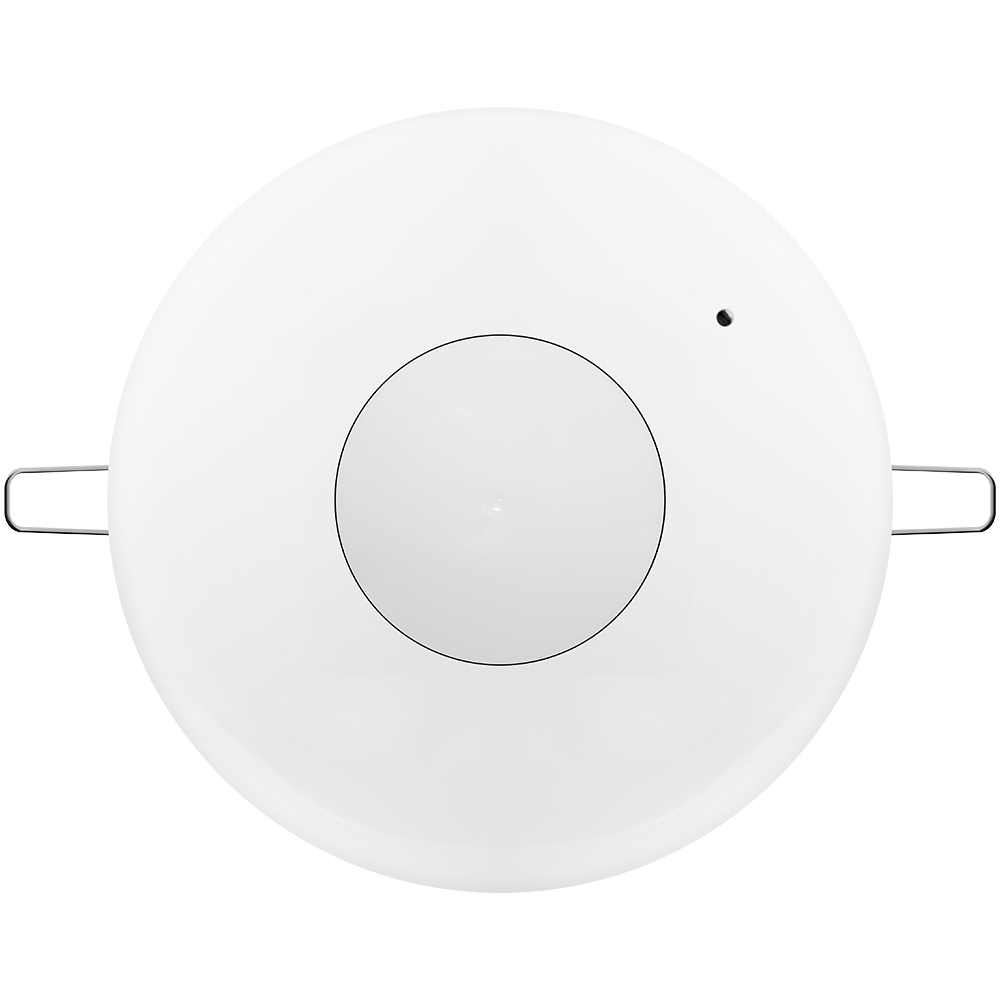

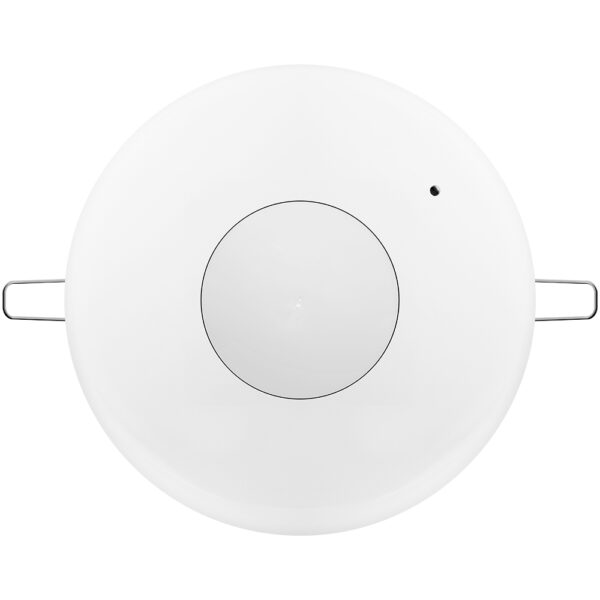

SLIM-R-DUAL-LUNA BUS Dual-PIR/MW-Deckenbewegungsmelder, 10 m Erfassungsdurchmesser, 360°, EN 50131 Grad 2

Der SATEL SLIM-R-DUAL-LUNA BUS verbindet eine flächendeckende Bewegungserkennung mit einer dezenten Integration in die Raumdecke. Der Dual-PIR/MW-Deckenbewegungsmelder kombiniert passive Infrarottechnik mit Mikrowellendetektion und erfasst einen Bereich von 360° bei bis zu 10 m Erfassungsdurchmesser. Damit eignet er sich für Innenräume, in denen eine zuverlässige Überwachung und eine unauffällige Installation gleichermaßen gefragt sind.

Das weiße Kunststoffgehäuse fügt sich harmonisch in helle Decken ein. Die Ausführung für Unterputz- beziehungsweise Einbaumontage unterstützt eine zurückhaltende Raumgestaltung, während die BUS-Anbindung die Einbindung in ein kompatibles Sicherheitssystem ermöglicht. Mit seiner Einstufung nach EN 50131 Grad 2 bietet der Melder zudem ein wichtiges Auswahlkriterium für entsprechend geplante Einbruchmeldeanlagen.

SLIM-R-DUAL-LUNA BUS: Zwei Detektionsverfahren für eine fundierte Bewegungserkennung

Das zentrale Funktionsprinzip des SLIM-R-DUAL-LUNA BUS ist die Kombination zweier unterschiedlicher Sensortechnologien. Der PIR-Sensor reagiert auf Veränderungen der Wärmestrahlung innerhalb seines Erfassungsbereichs, wie sie beispielsweise durch eine sich bewegende Person entstehen. Die Mikrowellendetektion, kurz MW, erfasst Bewegungen anhand von Veränderungen reflektierter Mikrowellensignale.

Diese beiden Verfahren ergänzen sich bei der Bewertung von Bewegungsereignissen. Der Vorteil einer Dual-Technologie liegt darin, dass unterschiedliche physikalische Informationen zur Verfügung stehen. Dadurch lässt sich die Erkennung gegenüber einer ausschließlich auf einem Sensorprinzip beruhenden Lösung differenzierter auslegen. Wie die Signale konkret ausgewertet werden, hängt von der Gerätekonfiguration und dem angeschlossenen System ab.

Für die Praxis bedeutet das: Der Dual-PIR/MW-Bewegungsmelder ist eine interessante Wahl, wenn eine sorgfältig geplante Innenraumüberwachung im Mittelpunkt steht. Eine fachgerechte Positionierung bleibt dabei entscheidend, denn auch eine kombinierte Sensorik ersetzt keine auf die Raumsituation abgestimmte Montage.

360°-Deckenüberwachung mit bis zu 10 m Erfassungsdurchmesser

Durch seinen rundum ausgerichteten Erfassungswinkel überwacht der Deckenbewegungsmelder Bewegungen aus unterschiedlichen Richtungen. Anders als bei einem gezielt auf einen einzelnen Durchgang ausgerichteten Wandmelder steht hier die Abdeckung der Fläche unterhalb des Montagepunkts im Vordergrund.

Der angegebene Erfassungsdurchmesser von bis zu 10 m unterstützt den Einsatz in vielen typischen Wohn- und Geschäftsräumen. Dabei ist wichtig: Der Durchmesser beschreibt die gesamte Breite des Erfassungsfelds und ist nicht mit einer Reichweite von 10 m in jede Richtung gleichzusetzen. Die tatsächlich nutzbare Abdeckung hängt unter anderem von Montagehöhe, Raumgeometrie, Einrichtung und möglichen Abschattungen ab.

Der vorgesehene Montagehöhenbereich von 2,4 bis 3,5 m eröffnet Spielraum bei der Planung. Für eine möglichst gleichmäßige Überwachung sollte der Montageort so gewählt werden, dass Schränke, Trennwände oder andere bauliche Elemente das Sichtfeld der PIR-Sensorik möglichst wenig beeinträchtigen.

Dezente Einbaumontage und strukturierte BUS-Integration

Die Montage an der Decke hält Wandflächen frei und kann insbesondere bei einer hochwertigen Innenraumgestaltung von Vorteil sein. Das weiße Gehäuse aus Kunststoff unterstützt eine optisch zurückhaltende Installation in Wohnbereichen, Büros oder Empfangszonen. Die Unterputz- beziehungsweise Einbauausführung sollte bereits bei der Installationsplanung berücksichtigt werden, damit Einbauort und Leitungsführung passend vorbereitet sind.

Die Verbindung und Versorgung erfolgen über BUS; als Spannungsversorgung sind 12 V DC angegeben. Damit richtet sich der SLIM-R-DUAL-LUNA BUS an Installationen mit einer geeigneten BUS-Infrastruktur. Vor der Auswahl sollten die Kompatibilität mit der vorgesehenen Zentrale sowie die Anforderungen an Verkabelung und Stromversorgung geprüft werden.

Für die Dimensionierung der Versorgung ist die maximale Stromaufnahme von 65 mA relevant. Eine integrierte LED gehört ebenfalls zur Ausstattung. Welche Anzeige- oder Betriebsfunktionen darüber verfügbar sind, sollte anhand der gerätespezifischen Dokumentation geprüft werden.

Technische Daten

– Hersteller: SATEL
– Artikelnummer: SLIM-R-DUAL-LUNA BUS
– Serie: BeWave
– Gerätetyp: Bewegungsmelder, PIR-Melder, Dual-PIR/MW-Deckenbewegungsmelder
– Detektionsart: Bewegungserkennung mit passiver Infrarottechnik und Mikrowellendetektion
– Erfassungswinkel: 360°
– Erfassungsdurchmesser: bis zu 10 m
– Montagehöhe: 2,4 bis 3,5 m
– Montageart: Deckenmontage, Unterputz- beziehungsweise Einbaumontage
– Verbindung: BUS
– Versorgungsart: BUS
– Spannungsversorgung: 12 V DC
– Maximale Stromaufnahme: 65 mA
– Arbeitstemperatur: −10 bis +55 °C
– Integrierte LED: Ja
– Gehäusematerial: Kunststoff
– Farbe: Weiß
– Sicherheitsgrad: EN 50131 Grad 2

Einsatzbereiche und Mehrwert für die Sicherheitsplanung

Der SATEL Deckenbewegungsmelder eignet sich für die Planung einer Innenraumüberwachung in Wohnhäusern, Wohnungen, Büros, Besprechungsräumen sowie kleineren Verkaufs- und Empfangsbereichen. Besonders sinnvoll ist die 360°-Erfassung dort, wo Personen aus mehreren Richtungen in den überwachten Bereich gelangen können.

Sein Wertversprechen liegt in der Verbindung von Dual-Sensorik, Rundumerfassung und dezenter Deckenintegration. Planer erhalten eine Lösung, die technische Sicherheitsanforderungen mit gestalterischen Ansprüchen zusammenführt. Betreiber profitieren von freien Wandflächen und einem unauffällig eingebundenen Bestandteil ihrer Alarmanlage.

Die Einstufung nach EN 50131 Grad 2 erleichtert die Auswahl für Projekte mit entsprechenden Anforderungen. Sie bezieht sich jedoch auf das Gerät und ersetzt nicht die Bewertung der gesamten Einbruchmeldeanlage. Zentrale, weitere Komponenten, Installation und Konfiguration müssen ebenfalls zum vorgesehenen Sicherheitskonzept passen.

Fazit: SLIM-R-DUAL-LUNA BUS für eine unauffällige Rundumüberwachung

Der SLIM-R-DUAL-LUNA BUS von SATEL ist eine überzeugende Option für alle, die einen BUS-Deckenbewegungsmelder mit PIR- und Mikrowellentechnik suchen. Bis zu 10 m Erfassungsdurchmesser, ein 360°-Erfassungswinkel und die Einbauausführung verbinden eine großzügige Raumabdeckung mit einer zurückhaltenden Optik. Bei passender Systemkompatibilität und fachgerechter Installation ergänzt der Melder ein durchdachtes Sicherheitskonzept für private und gewerbliche Innenräume.
