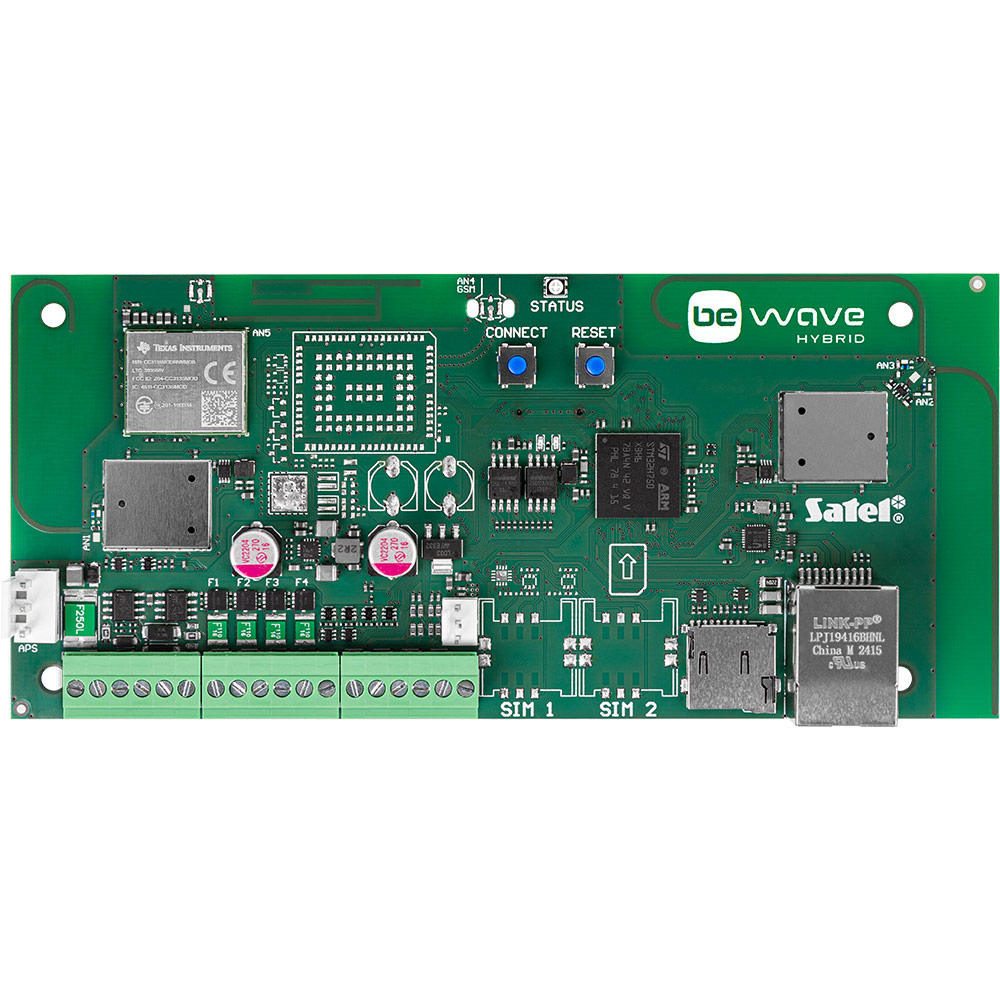

BeWave HYBRID 128 Hybrid-Alarmzentrale mit 128 Meldelinien, LAN/WLAN und EN 50131 Grad 2

BeWave HYBRID 128 von SATEL: flexible Sicherheit für moderne Gebäude

Die BeWave HYBRID 128 von SATEL ist eine Hybrid-Alarmzentrale für Sicherheitskonzepte, die kabelgebundene Technik mit bidirektionaler Funkkommunikation verbinden. Mit bis zu 128 Meldelinien, LAN- und WLAN-Kommunikation sowie der Einstufung nach EN 50131 Grad 2 bietet sie eine leistungsfähige Grundlage für die elektronische Einbruchüberwachung. Sie eignet sich für Projekte, bei denen eine flexible Installation, eine übersichtliche Systemstruktur und Reserven für spätere Erweiterungen gefragt sind.

Ob Wohnhaus, Büro oder gewerblich genutzte Räume: Die Kombination aus BUS und Funk erleichtert eine bedarfsgerechte Planung. Vorhandene Leitungswege können genutzt werden, während sich geeignete Funkkomponenten dort einbinden lassen, wo zusätzliche Kabel aufwendig oder unerwünscht wären. So entsteht eine Sicherheitslösung, die sich an den baulichen Gegebenheiten und den Anforderungen der Nutzer orientiert.

Hybrid-Technologie: BUS und Funk sinnvoll kombinieren

Der besondere Vorteil einer Hybrid-Alarmzentrale liegt in der Verbindung unterschiedlicher Installationstechniken. Statt sich ausschließlich auf kabelgebundene oder funkbasierte Komponenten festzulegen, eröffnet die BeWave HYBRID 128 mehr Gestaltungsspielraum bei der Auswahl und Positionierung kompatibler Geräte.

Eine BUS-Anbindung ist insbesondere dort interessant, wo sich Leitungen bereits befinden oder im Zuge eines Neubaus beziehungsweise einer Renovierung problemlos verlegen lassen. Funk bietet dagegen Vorteile bei der Nachrüstung und bei späteren Änderungen der Raumaufteilung. Dadurch können einzelne Gebäudebereiche entsprechend ihrer jeweiligen Voraussetzungen in das Sicherheitskonzept einbezogen werden.

Die bidirektionale Funkkommunikation im Frequenzbereich von 868 bis 868,6 MHz ermöglicht einen Informationsaustausch in beide Richtungen. Im Unterschied zu einer rein einseitigen Übertragung können kompatible Systemkomponenten somit nicht nur Informationen senden, sondern auch empfangen. Welche Statusmeldungen und Funktionen im Einzelnen verfügbar sind, hängt von den eingesetzten Geräten und der jeweiligen Systemkonfiguration ab.

Bis zu 128 Meldelinien für eine strukturierte Überwachung

Mit maximal 128 Meldelinien stellt die SATEL Alarmzentrale umfangreiche Kapazitäten für die Erfassung sicherheitsrelevanter Ereignisse bereit. Meldelinien ermöglichen es, eingebundene Melder beziehungsweise deren Signale innerhalb des Systems zuzuordnen und bei der Planung nachvollziehbar zu strukturieren.

Diese Kapazität ist besonders wertvoll, wenn mehrere Räume, Etagen oder unterschiedlich genutzte Bereiche berücksichtigt werden sollen. Auch bei einem zunächst kleineren Ausbau bleibt damit Spielraum für zusätzliche Überwachungspunkte. Voraussetzung ist stets, dass die vorgesehenen Komponenten und Erweiterungen mit der Zentrale kompatibel sind.

Wichtig für die Planung: Die maximale Anzahl der Meldelinien beschreibt die Systemkapazität. Sie sollte nicht ohne Prüfung der Anschlussdokumentation mit der Anzahl physisch vorhandener, kabelgebundener Eingänge auf der Platine gleichgesetzt werden.

Für die Nutzung durch mehrere Personen unterstützt die BeWave HYBRID 128 bis zu 50 Benutzer. Das bietet eine geeignete Grundlage für Haushalte mit mehreren Bewohnern ebenso wie für kleinere Unternehmen, in denen verschiedene Personen die Alarmanlage bedienen.

LAN und WLAN für eine flexible Netzwerkanbindung

Die LAN-, IP- und WLAN-Kommunikation erleichtert die Einbindung der Hybrid-Alarmzentrale in eine vorhandene Netzwerkinfrastruktur. Je nach Installationsort und Projektanforderung kann eine kabelgebundene Ethernet-Verbindung oder eine drahtlose WLAN-Anbindung vorgesehen werden.

LAN empfiehlt sich insbesondere, wenn am Montageort bereits ein Netzwerkanschluss verfügbar ist. WLAN eröffnet zusätzliche Möglichkeiten, wenn keine entsprechende Netzwerkleitung verlegt werden soll. Diese Auswahl erleichtert es, die Netzwerkplanung auf die tatsächlichen Bedingungen im Gebäude abzustimmen.

Welche Bedien-, Fernzugriffs- oder Übertragungsfunktionen darüber nutzbar sind, richtet sich nach der Systemausstattung, dem Softwarestand und den dafür vorgesehenen Diensten. Für die konkrete Projektierung sollten deshalb die aktuellen SATEL-Unterlagen und die Kompatibilitätsangaben der vorgesehenen Komponenten berücksichtigt werden.

EN 50131 Grad 2 als Orientierung für die Sicherheitsplanung

Die angegebene Einstufung nach EN 50131 Grad 2 ist ein wichtiges Auswahlkriterium für die Planung einer Einbruchmeldeanlage. Sie schafft eine normbezogene Orientierung bei der Zusammenstellung geeigneter Sicherheitskomponenten.

Dabei ist zu beachten, dass die Eigenschaften einer einzelnen Zentrale nicht automatisch die Konformität der gesamten Installation gewährleisten. Entscheidend sind auch die Auswahl der Melder, die Energieversorgung, das verwendete Gehäuse, die Übertragungswege sowie eine fachgerechte Installation und Konfiguration. Ein abgestimmtes Gesamtkonzept sorgt dafür, dass die Möglichkeiten der Zentrale sinnvoll genutzt werden.

Technische Daten

– Hersteller: SATEL
– Artikelnummer: HYBRID 128
– Produktbezeichnung: BeWave HYBRID 128
– Gerätetyp: Hybrid-Alarmzentrale
– Serienzuordnung: BeWave, ABAX2
– Spannungsversorgung: 12 V DC
– Versorgungsart: BUS
– Maximale Stromaufnahme: 235 mA
– Verbindungsarten: Funk und BUS
– Funksystem: bidirektional
– Funkfrequenz: 868 bis 868,6 MHz
– Kommunikation: LAN, IP und WLAN
– Maximale Anzahl der Meldelinien: 128
– Maximale Benutzeranzahl: 50
– Relais: 4
– EN 50131: Grad 2
– Arbeitstemperatur: −10 bis +55 °C
– Gehäuseausführung: ohne Gehäuse

Einsatzbereiche und Vorteile bei der Installation

Die BeWave HYBRID 128 eignet sich als zentrale Komponente für individuell geplante Alarmanlagen in Wohngebäuden, Büros und gewerblichen Objekten. Besonders interessant ist sie bei gemischten Installationen: Beispielsweise können gut zugängliche Bereiche kabelgebunden erschlossen werden, während sich kompatible Funkmelder für Räume anbieten, in denen der Aufwand für neue Leitungen möglichst gering bleiben soll.

Die Ausführung ohne Gehäuse ermöglicht die Integration in ein passend ausgewähltes Installationskonzept. Gleichzeitig erfordert sie eine sorgfältige Planung: Ein geeignetes Gehäuse, die Stromversorgung und gegebenenfalls weitere erforderliche Komponenten müssen auf die Anlage und deren Sicherheitsanforderungen abgestimmt werden. Die angegebenen 12 V DC und die maximale Stromaufnahme von 235 mA sind dabei wichtige Eckdaten für die elektrische Auslegung der Zentrale.

Vier Relais ergänzen die Ausstattung um Schaltmöglichkeiten innerhalb einer entsprechend geplanten Installation. Die zulässigen Lasten und konkreten Anschlussbedingungen sind vor der Nutzung anhand der technischen Anschlussunterlagen zu prüfen.

Fazit: BeWave HYBRID 128 für bedarfsgerechte Sicherheitslösungen

Die BeWave HYBRID 128 verbindet hohe Meldelinienkapazität, bidirektionalen Funk, BUS-Technik und flexible LAN-/WLAN-Anbindung in einer vielseitigen Alarmzentrale. Ihr Wert liegt vor allem in der Möglichkeit, unterschiedliche Installationsbedingungen in einem gemeinsamen Sicherheitskonzept zu berücksichtigen.

Mit bis zu 128 Meldelinien, maximal 50 Benutzern und EN 50131 Grad 2 bietet die SATEL Zentrale eine überzeugende Grundlage für Neubauten, Nachrüstungen und Erweiterungen. Wer eine flexibel planbare Hybrid-Alarmanlage sucht, erhält damit eine zentrale Systemkomponente, die sich gezielt auf das Objekt und dessen Überwachungsbedarf abstimmen lässt.
